كيفية استخدام محولات Storz؟

ما هي محولات ستورز؟

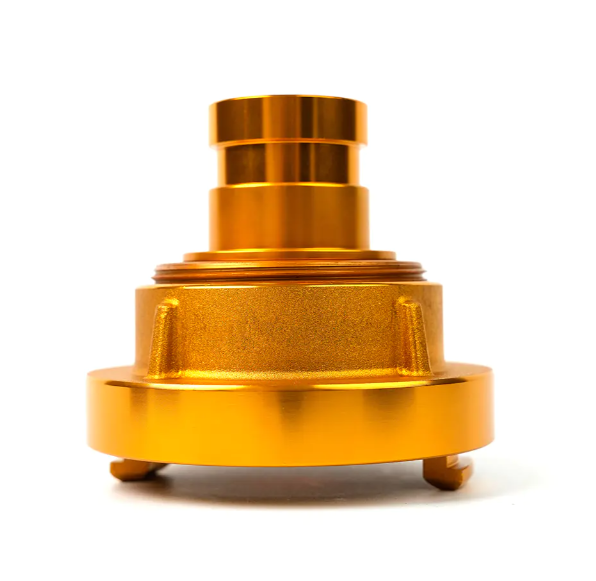

محولات ستورز ، والمعروفة أيضًا باسم موصلات Storz أو أدوات التوصيل السريعة Storz، هي نظام اتصال عالي الكفاءة يستخدم على نطاق واسع في الحماية من الحرائق والتطبيقات الصناعية والزراعية. وتتمثل ميزتها الأساسية في تصميم العروة الفريد (عادةً ما يكون من عروتين إلى ثلاث عروات)، مما يجعل عملية الاتصال سريعة وسهلة بشكل استثنائي. على عكس الموصلات الملولبة التقليدية، تتطلب موصلات Storz ببساطة محاذاة الموصلين ودفعهما للداخل ثم تدويرهما بلطف لتثبيتهما في مكانهما، مما يحقق اتصالًا سلسًا ومضادًا للتسرب.

تتمثل الوظيفة الأساسية لمحولات Storz في العمل كمحولات، حيث تقوم بتوصيل أو تحويل معايير وأنواع مختلفة من الموصلات. إنها تحل مشاكل الاتصال بين الواجهات غير المتوافقة سابقًا، وهي عنصر أساسي لتحقيق توافق المعدات.

كيف تعمل محولات Storz؟

تعمل محولات Storz بناءً على آلية "النقر مع الاستمرار":

المحاذاة: قم بمحاذاة العروات والأخاديد الخاصة بالموصلين المراد توصيلهما (على سبيل المثال، ذكر Storz وأنثى Storz، أو محول Storz مع موصل Storz القياسي).

ادفع للداخل: ادفع الأسطح المانعة للتسرب لكلا الموصلين معًا بشكل كامل. عادةً ما يتم توفير حشية مانعة للتسرب داخل الموصل لضمان إحكام الغلق.

تدوير: قم بتدوير أي موصل (أو استخدم مفتاح ربط خاصًا) حوالي 120 درجة (ثلث دورة) في اتجاه عقارب الساعة حتى يتم تعشيق العروات بالكامل وتثبيتها في مكانها.

آلية القفل السريع هذه تجعلها مثالية لخراطيم الضغط العالي وأنظمة توصيل السوائل.

كيفية توصيل موصلات قياسية مختلفة باستخدام محولات Storz؟

تكمن القيمة الأساسية لاستخدام محولات Storz في وظيفة التحويل الخاصة بها، مما يتيح التوافق بين الأنظمة المختلفة:

1. من Storz إلى الاتصالات المترابطة (على سبيل المثال، BSP أو NPT)

عندما تحتاج إلى توصيل موصل خرطوم إطفاء الحريق بموصل Storz القياسي الملائم لمضخة أو صنبور بمنفذ ملولب، فإنك تحتاج إلى محول Storz-to-thread:

حدد المحول الصحيح: تأكد من أن أحد طرفي المحول هو الحجم الصحيح لـ Storz (على سبيل المثال، DN50/2") وأن الطرف الآخر به مواصفات خيط مطابقة (على سبيل المثال، خيط داخلي BSP مقاس 2 بوصة).

توصيل النهاية الملولبة: قم بلف الطرف الملولب للمحول بشريط مانع للتسرب (مثل شريط PTFE) ثم قم بربطه في المنفذ الملولب للمعدات المستهدفة (المضخة أو الصنبور).

توصيل نهاية Storz: ادفع موصل خرطوم الحريق Storz الخاص بك إلى منفذ Storz الخاص بالمحول ثم قم بتدويره لقفله.

2. توصيل تركيبات Storz بأحجام مختلفة

إذا كانت أجهزتك وخرطومك لها أحجام تركيب مختلفة من Storz، فستحتاج إلى محول Storz المصغر/المكبر:

توصيل نهاية الحجم الأكبر: قم بتوصيل طرف Storz ذو الحجم الأكبر للمحول بالتركيب الأكبر المقابل وقم بقفله.

توصيل الطرف الأصغر حجمًا: ادفع تركيب Storz الأصغر حجمًا للخرطوم في المنفذ الأصغر حجمًا بالمحول ثم قم بتدويره لقفله.

3. الاتصال بمعايير التوصيل السريع الأخرى (على سبيل المثال، الشفاه أو Camlocks)

قد تتطلب بعض التطبيقات الصناعية توصيل موصلات Storz بتركيبات قياسية مختلفة، مثل Camlocks أو الشفاه. في هذه الحالة، سوف تحتاج إلى محول Storz-to-Camlock أو محول Storz-to-Flange. يشبه إجراء التشغيل الاتصالات الملولبة، التي تربط بين النظامين عبر محول.

مزايا واحتياطات استخدام محولات Storz

المزايا:

• اتصال سريع: التشغيل السريع يوفر الوقت الثمين في الاستجابة لحالات الطوارئ والإنتاج الصناعي.
• موثوقية عالية: مغلق بشكل آمن، وختم ممتاز، ويتحمل الضغط العالي.
• براعة: كمحول، فإنه يتصل بسهولة بموصلات قياسية مختلفة، مما يحسن استخدام المعدات.



الاحتياطات:

• مطابقة الحجم: تتوفر موصلات Storz بأقطار اسمية مختلفة (على سبيل المثال، DN50، DN65، DN100). عند استخدام محولات Storz، تأكد من أن حجم Storz الخاص بالمحول يطابق موصل Storz الموجود لديك.


• جوانات الختم: التأكد من أن حشوات الختم سليمة ومثبتة بشكل صحيح؛ وهذا أمر بالغ الأهمية للاتصالات المانعة للتسرب.


• الصيانة: قم بفحص العروات الخاصة بموصل خرطوم الحريق والمحول بانتظام للتأكد من عدم وجود تآكل أو تلف لضمان اتصال آمن وموثوق.



عن طريق الاختيار والاستخدام بشكل صحيح محولات ستورز ، يمكنك توصيل مجموعة متنوعة من معدات نقل السوائل بكفاءة وأمان، مما يوفر أداءً متميزًا لكل من حالات طوارئ الحرائق والعمليات الصناعية اليومية.
