كيفية التحقق مما إذا كانت وصلات المحولات معيبة؟

للتحقق مما إذا كان اقتران محول معيبة، قم بفحصه بشكل منهجي بحثًا عن الأضرار المادية، وسلامة الختم، ووظيفة آلية القفل، والأداء الخالي من التسرب تحت الضغط .يمكن التعرف على معظم الأخطاء من خلال مجموعة من الفحص البصري، والاختبار الوظيفي اليدوي، واختبار الضغط المتحكم فيه قبل إعادة أداة التوصيل إلى الخدمة.

افهم ماذا وصلات المحول افعل وأين فشلوا

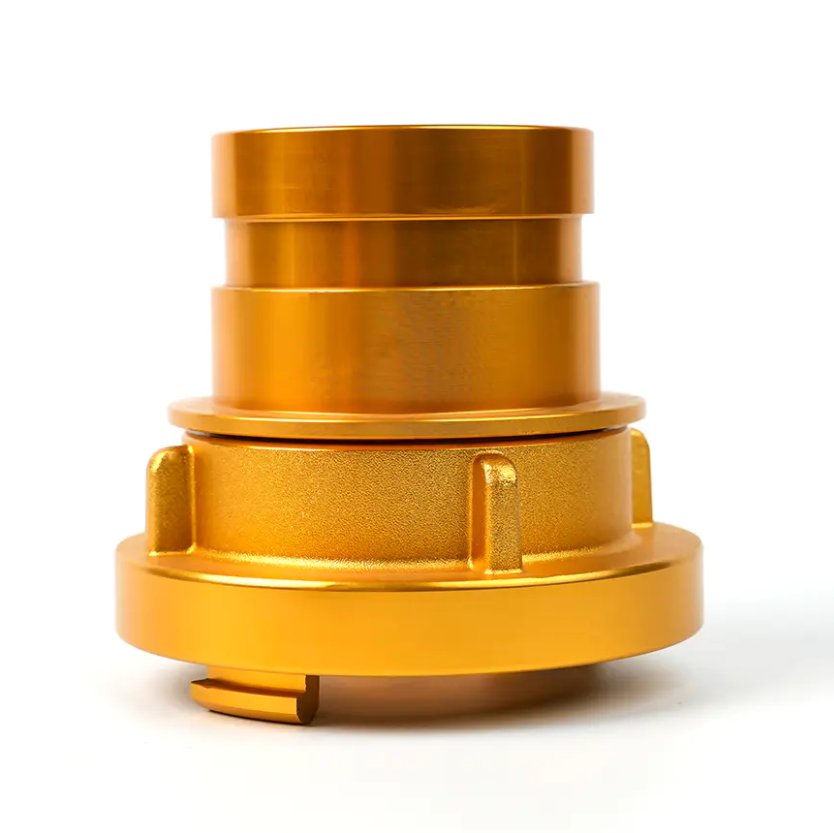

أدوات التوصيل المحولة عبارة عن تجهيزات انتقالية تسمح بربط معياري اقتران مختلفين دون تعديل أي مكون متصل. تشمل الأنواع الشائعة ما يلي:

• الألمانية إلى ستورز (ذكر/أنثى) - التحويل بين معيار الاقتران الفوري الألماني ونظام الاقتران المتماثل Storz.
• الألمانية إلى الغابات — يربط أدوات التوصيل الألمانية القياسية بتركيبات خراطيم مكافحة حرائق الغابات.
• الألمانية إلى الألمانية القفل الذاتي — اقتران ألماني قياسي مُكيَّف مع آلية احتجاز ذاتية القفل إضافية.
• الألمانية إلى شفة — يربط وصلات الخراطيم ذات المعايير الألمانية بمداخل الأنابيب أو المعدات ذات الحواف.
• الألمانية إلى متعدد الأسنان — يربط أنظمة التوصيل الألمانية بتجهيزات ذات نمط الكامة والأخدود متعددة الأسنان.
• ذكر Storz إلى أنثى Storz / Storz إلى الغابات — يتحول بين متغيرات Storz أو من Storz إلى معايير خرطوم الغابات.

نظرًا لأن وصلات المحولات تربط بين نظامين ميكانيكيين مختلفين، فإنها تكون عرضة للضغط كلا نقطتي الاتصال في وقت واحد . مواقع الفشل الأكثر شيوعًا هي حشية الغلق، وأسنان القفل أو العروات، والجسم (خاصة في منطقة الانتقال بين المعايير)، والسطح الخارجي الذي يمكن أن يشير إلى التآكل أو الضرر الناتج عن الصدمات.

إجراءات الفحص البصري خطوة بخطوة

ابدأ كل فحص بفحص بصري شامل تحت إضاءة كافية. لا تكلف هذه الخطوة شيئًا وتكتشف معظم الأخطاء الواضحة قبل بدء أي اختبار وظيفي.

فحص الجسم اقتران

• ابحث عن الشقوق أو الكسور أو الانقسامات في الجسم، وخاصة حول العروات والأذنين والكتف الانتقالي بين معياري الاقتران.
• تحقق من الخدوش أو التشوه من الصدمات — حتى التشوه البسيط في الجسم يمكن أن يمنع أداة التوصيل من الاستقرار بشكل صحيح في مقابل تركيبات التزاوج الخاصة بها.
• فحص السطح ل التآكل أو الحفر أو الأكسدة الثقيلة . في وصلات الألومنيوم، تشير الرواسب المسحوقية البيضاء (أكسيد الألومنيوم) إلى دخول الرطوبة وتسارع تدهور السطح. في الوصلات النحاسية، يشير العتاج الأخضر في المناطق المحفورة إلى خطر إزالة الزنك.
• تأكد من أن الجسم لديه لا توجد إصلاحات لحام مرئية أو تصحيحات أو تعديلات غير مصرح بها - هذه أسباب للرفض الفوري.

افحص عروات القفل والأسنان

• فحص الكل قفل العروات أو الأذنين أو أسنان الكامة للتقطيع أو التقريب أو التكسير. تعد ملفات تعريف العروة البالية أحد الأسباب الرئيسية للفصل العرضي تحت الضغط.
• في الواجهات من نوع Storz، تأكد من أن عروات القفل نصف الدائرية متناظرة وغير مشوهة . يشير التآكل غير المتماثل إلى أن الوصلة قد تم توصيلها بزاوية بشكل متكرر، مما تسبب في حمل غير متساوٍ على العروة الواحدة.
• في المحولات ذاتية القفل من النوع الألماني، تحقق من آلية قفل الزنبرك أو المشبك موجودة وسليمة ومثبتة بشكل صحيح . سوف يمنع الزنبرك المفقود أو المثني وظيفة القفل الذاتي من العمل.

فحص طوقا الختم

• قم بإزالة الحشية إذا أمكن الوصول إليها وافحصها للتأكد من عدم وجودها مجموعة الضغط (التسطيح الدائم) أو التشقق أو التصلب أو التورم أو تلف النتوء .
• حشية تم ضغطها بالأسفل 70% من سمكه الأصلي ينبغي اعتبارها منتهية الصلاحية واستبدالها، لأنها لن تولد قوة إغلاق كافية بعد الآن.
• تأكد من أن الحشية مقاعد بشكل كامل وبشكل متساو في الأخدود مع عدم وجود أي جزء ملتوي أو مضاعف أو مفقود من قناة الجلوس.
• تأكد من أن مادة الحشية متوافقة مع السائل الذي يتم حمله - تعتبر حشوات EPDM قياسية لتطبيقات المياه ومكافحة الحرائق؛ جوانات NBR (النتريل) مطلوبة للسوائل البترولية.

الاختبارات الوظيفية: المشاركة والدوران والإصدار

بعد الفحص البصري، اختبر الوظيفة الميكانيكية لأداة التوصيل عن طريق مزاوجها مع تركيبات نظيرة مناسبة. يؤكد هذا الاختبار أن أداة التوصيل تؤدي وظيفتها الأساسية - توصيل وتركيب قطعتين معًا - قبل ممارسة الضغط.

1. اختبار المشاركة — قم بتوصيل المحول بتركيبة التزاوج يدويًا. يجب أن يشارك الاتصال بسلاسة ودون استخدام القوة المفرطة . تشير المقاومة أو الارتباط أو الحاجة إلى ربط أداة التوصيل معًا إلى اختلال المحاذاة أو التشوه أو عدم مطابقة الأبعاد.
2. قفل الاختبار - بعد الخطوبة، حاول أن تفصل بين النصفين بشكل محوري دون تحرير القفل. على اقتران يعمل بشكل صحيح، لا ينبغي أن يكون هناك فصل محوري ممكن أثناء تشغيل آلية القفل. يشير أي لعب محوري يزيد عن 1-2 مم تحت قوة سحب اليد إلى هندسة القفل البالية أو التالفة.
3. دوران الاختبار (أنواع Storz) — يجب أن تدور أدوات التوصيل من نوع Storz عبر قوس القفل الكامل (عادةً 30 درجة إلى 40 درجة ) دون الالتصاق أو الطحن أو الحاجة إلى عزم دوران زائد. يشير الدوران القاسي أو الرملي إلى التلوث أو التآكل أو تلف أسطح العروة.
4. الافراج عن الاختبار - قم بفك أداة التوصيل والتأكد من تحريرها بشكل نظيف. إن أداة التوصيل التي تتطلب قوة مفرطة لفك الارتباط، أو التي تلتصق جزئيًا، قد تكون بها عروات مشوهة أو حشية منتفخة مما يؤدي إلى حدوث تداخل.
5. تحقق من فجوة الجلوس — عند التعشيق الكامل، افحص الواجهة بين وجهي أداة التوصيل. ينبغي أن يكون هناك لا توجد فجوة مرئية حول المحيط . تشير فجوة الوجه غير المستوية أو المفتوحة جزئيًا إلى أن الحشية أو وجوه الختم ليست على اتصال كامل، مما سيؤدي إلى حدوث تسرب تحت الضغط.

اختبار الضغط لتأكيد الأداء الخالي من التسرب

يجب أن تخضع أداة التوصيل التي تجتاز الفحص البصري والوظيفي لاختبار الضغط قبل إعادتها إلى الخدمة في التطبيقات المهمة مثل مكافحة الحرائق، أو النقل الهيدروليكي، أو خطوط المعالجة المضغوطة. اختبار الضغط هو الطريقة النهائية الوحيدة للتأكد من أن الختم سليم في ظل ظروف التشغيل.

إجراء الاختبار الهيدروستاتيكي

• قم بتوصيل اقتران المحول في مجموعة اختبار مغلقة باستخدام أغطية التقطيع المناسبة أو مشعب منضدة الاختبار.
• املأ المجموعة بالكامل بالماء، وقم بتطهير كل الهواء، ثم اضغط عليه 1.5 مرة من ضغط العمل المقدر للوصلة - عادة 15-25 بار لوصلات خراطيم مكافحة الحرائق القياسية.
• احتفظ بضغط الاختبار لمدة لا تقل عن 60 ثانية وافحص جميع الواجهات وجسم أداة التوصيل ومنطقة الحشية بحثًا عن أي تسرب أو تقطير أو انخفاض في الضغط على المقياس.
• أي انخفاض في الضغط أو رطوبة ظاهرة على وجه أو جسم أداة التوصيل يمثل فشلًا في الاختبار - يجب تفكيك أداة التوصيل وتحديد الخلل وإصلاح المكون بحشية جديدة أو استبداله بالكامل.

أنواع الأخطاء الشائعة وأسبابها المحتملة

فترات التفتيش وأفضل ممارسات الصيانة

يعد الفحص المنتظم والمجدول أكثر فعالية بكثير من اكتشاف الأخطاء التفاعلية بعد حدوث الفشل. يعتمد تكرار الفحص الموصى به على التطبيق والبيئة:

• بعد كل استخدام — في تطبيقات مكافحة الحرائق أو الاستجابة لحالات الطوارئ، قم بفحص كل وصلة توصيل محول بصريًا بعد كل عملية نشر. تحقق من عدم وجود تلف بسبب الصدمات، وحالة الحشية، وتآكل العروة قبل إعادة المعدات إلى حالة الاستعداد.
• كل 6 أشهر — إجراء اختبار بصري ووظيفي واختبار ضغط كامل على جميع أدوات توصيل المحول الموجودة في المخزون الاحتياطي. توصي معايير مثل DIN 14811 (لوصلات مكافحة الحرائق الألمانية) بإجراء اختبار نصف سنوي كحد أدنى.
• بعد أي تأثير أو حدث إسقاط — قم دائمًا بفحص وصلة المحول التي سقطت على سطح صلب أو اصطدمت بالمعدات، حتى لو لم يكن هناك ضرر واضح. قد لا تكون الشقوق المخفية في سبائك الصب مرئية من الخارج ولكنها ستفشل تحت الضغط.
• استبدال الحشية السنوية — في التطبيقات عالية الاستخدام أو المخزنة في الهواء الطلق، استبدل الحشيات وفقًا لجدول سنوي ثابت بغض النظر عن الحالة الظاهرة. تتحلل مادة الحشية (خاصة EPDM وNBR) من خلال التعرض للأشعة فوق البنفسجية والأوزون والتدوير الحراري حتى عندما لا تكون في الخدمة.

بعد التنظيف، قم بتشحيم أسطح العروة والحشية بخفة باستخدام مادة تشحيم متوافقة (شحم السيليكون لحشيات EPDM؛ لا يُنصح بالهلام البترولي لأنه يؤدي إلى تحلل الحشيات المطاطية). قم بتخزين وصلات المحول في مكان جاف بعيدًا عن التعرض للأشعة فوق البنفسجية والأبخرة الكيميائية لزيادة عمر الخدمة إلى أقصى حد بين عمليات الفحص.

متى يتم استبدال بدلاً من إصلاح اقتران المحول

ليست كل الأخطاء قابلة للإصلاح. تتطلب بعض الحالات الإزالة الفورية من الخدمة والاستبدال الكامل لاقتران المحول، بغض النظر عن اعتبارات التكلفة:

• أي شرخ في جسم الاقتران — تنتشر الشقوق تحت الضغط ولا يمكن لحامها أو ترقيعها بشكل آمن في الوصلات الحاملة للضغط.
• تلف العروة أو الأسنان بما يتجاوز التآكل البسيط — لا يمكن استعادة هندسة العروة المتكسرة أو المكسورة أو شديدة الاستدارة وستؤدي إلى قفل غير موثوق.
• يتم تقليل سمك جدار الجسم عن طريق التآكل - إذا اخترقت الحفر أكثر من 20% من سمك الجدار الاسمي ، لا يمكن ضمان السلامة الهيكلية تحت الضغط.
• الفشل في الحفاظ على الضغط بعد استبدال الحشية — إذا استمر تسرب الوصلة بعد تركيب حشية جديدة مثبتة بشكل صحيح، فمن المحتمل أن يكون وجه الغلق للجسم تالفًا ويجب استبدال جسم الوصلة.
• تاريخ خدمة غير معروف أو عمر يتجاوز عمر الخدمة — وصلات المحولات التي لا تحتوي على سجلات فحص يمكن تتبعها، أو تلك التي تتجاوز فترة الخدمة الموصى بها من قبل الشركة المصنعة (عادة 10-15 سنة لوصلات مكافحة الحرائق المصنوعة من الألومنيوم)، يجب تقاعدها من خدمة الضغط بغض النظر عن الحالة الظاهرة.
