كل ما تحتاج لمعرفته حول أداة التوصيل Storz Locking

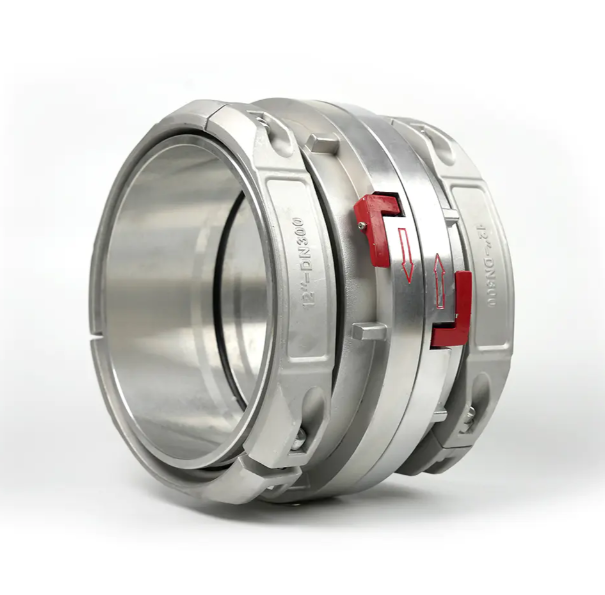

أ اقتران قفل ستورز هو موصل قفل كامة قياسي ومتماثل ربع دورة يستخدم على نطاق واسع في مكافحة الحرائق ونقل السوائل الصناعية وخدمات الطوارئ لإنشاء وصلات خرطوم سريعة وخالية من الأدوات ومقاومة للتسرب. كلا طرفي أداة التوصيل متطابقان، مما يلغي الحاجة إلى التمييز بين التركيبات الذكرية والأنثوية - ما عليك سوى المحاذاة والدفع واللف بزاوية 90 درجة للقفل. يعمل هذا التصميم على تقليل وقت الاتصال بشكل كبير في مواقف الضغط العالي ويعتبر أحد أنظمة الاقتران الأكثر ثقة في العالم.

ما هو اقتران قفل Storz وكيف يعمل

تم اختراع أداة التوصيل Storz بواسطة Carl August Guido Storz في عام 1882، لحل مشكلة حرجة في مكافحة الحرائق: موصلات الخراطيم غير المتطابقة. نظرًا لأن أدوات التوصيل الملولبة التقليدية تتطلب مطابقة الأطراف المذكرة والمؤنثة، فقد كان توصيل الخراطيم من أقسام أو مصادر مختلفة مستحيلًا في كثير من الأحيان أثناء حالات الطوارئ.

يستخدم نظام Storz آلية قفل العروة والكام المتناظرة . يحتوي كل طرف توصيل على عروتين وفتحة كاميرا مقابلة. عندما يتم جمع الطرفين معًا، تنزلق العروات إلى فتحات الكامة المقابلة. دوران 90 درجة ثم يثبتها في مكانها، ويضغط على حشية مطاطية لإنشاء ختم مانع للماء.

تشمل الميزات التشغيلية الرئيسية ما يلي:

• تم تحقيق الاتصال في أقل من 3 ثوانٍ دون الحاجة إلى أدوات
• يمكن توصيله أو فصله حتى تحت الضغط المتبقي
• تصميم متماثل: كلا الطرفين قابلان للتبديل
• يسمح الدوران المدمج للخراطيم بالدوران بحرية دون فك الاتصال

الأحجام القياسية وتقييمات الضغط

يتم تصنيع أدوات التوصيل Storz بمجموعة من الأحجام القياسية لتناسب أحجام التدفق المختلفة ومتطلبات الضغط. تشير تسميات الحجم إلى القطر الداخلي الاسمي للخرطوم أو الأنبوب المتصل.

ال مقاس 52 ملم هو الأكثر استخدامًا في مكافحة الحرائق الهيكلية على مستوى العالم. يجب اختبار أدوات التوصيل بما لا يقل عن 1.5× ضغط عملها للحصول على الاعتماد بموجب المعيار EN 1775 والمعايير المماثلة.

المواد المستخدمة في بناء أداة التوصيل Storz

ال choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

أluminum Alloy

ال most common material for firefighting applications. Aluminum Storz couplings are خفيف الوزن (عادةً أخف بنسبة 30-50% من النحاس المعادل) ، مقاوم للتآكل في معظم البيئات، ويسهل التعامل معه في ظل ظروف التعب. وهي غير مناسبة للاستخدام مع مياه البحر أو السوائل شديدة الحموضة.

النحاس

النحاس Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

الفولاذ المقاوم للصدأ

يستخدم في البيئات الصناعية والكيميائية والصيدلانية الأكثر تطلبًا. تتحمل الوصلات المصنوعة من الفولاذ المقاوم للصدأ المواد الكيميائية القاسية ودرجات الحرارة المرتفعة والضغط الميكانيكي الشديد. إنها الخيار الأثقل ولكنها توفر أطول عمر خدمة في الظروف القاسية.

أنواع الحشيات ودورها في أداء الختم

ال gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (إيثيلين بروبيلين ديين مونومر): المواصفة القياسية لتطبيقات المياه ومكافحة الحرائق. مقاومة للأشعة فوق البنفسجية والأوزون والبخار حتى 120 درجة مئوية.
• NBR (مطاط النتريل بوتادين): مناسبة للسوائل البترولية والزيوت والوقود. مقاوم للهيدروكربونات ولكنه يتحلل عند التعرض للأوزون.
• FKM (فيتون): يتعامل مع المواد الكيميائية العدوانية ودرجات الحرارة العالية التي تصل إلى 200 درجة مئوية والأحماض المركزة. تستخدم في السياقات الكيميائية والصناعية.
• سيليكون: تطبيقات الغذاء الصف وخطوط البخار ذات درجة الحرارة العالية. متوافق مع لوائح إدارة الغذاء والدواء عند الاقتضاء.

يجب فحص الحشيات قبل كل استخدام واستبدالها في حالة تشققها أو تشوهها أو تصلبها. أ failed gasket is the leading cause of Storz coupling leakage in field conditions.

التطبيقات الرئيسية عبر الصناعات

وصلات قفل Storz يتم استخدامها خارج نطاق خدمات الإطفاء. إن تصميمها الموحد سريع التوصيل يجعلها مثالية أينما تكون هناك حاجة إلى نقل سريع للسوائل.

خدمات مكافحة الحرائق والطوارئ

يبقى هذا هو التطبيق الأساسي. تستخدم أقسام الإطفاء في أكثر من 40 دولة Storz كوصلة خرطوم قياسية. تعتمد وصلات صنبور الماء، ومنافذ الأجهزة، والوصلات من خرطوم إلى خرطوم على وصلات Storz. يسمح التصميم المتماثل لأي رجل إطفاء بتوصيل أي خرطوم بأي صنبور مياه دون مشاكل تتعلق بالتوافق.

نقل السوائل الصناعية

تستخدم المصانع الكيماوية والمصافي ومرافق المعالجة أدوات التوصيل Storz لنقل المياه والمذيبات والمواد الكيميائية غير العدوانية بين صهاريج التخزين ومركبات النقل. تعمل العملية الخالية من الأدوات على تقليل وقت المناولة أثناء عمليات التحميل والتفريغ.

أgriculture and Irrigation

تستخدم أنظمة الري واسعة النطاق وصلات Storz للتوصيل السريع لأنابيب المياه ومنافذ المضخة. تعد الأحجام 75 مم و100 مم شائعة في التطبيقات الميدانية حيث تتطلب معدلات تدفق عالية مع الحد الأدنى من انخفاض الضغط.

التعدين وحفر الأنفاق

تتطلب البيئات الموجودة تحت الأرض اتصالات سريعة وموثوقة لكل من أنظمة إخماد الحرائق ونزح المياه. تُفضل أدوات التوصيل Storz نظرًا لمتانتها وقدرتها على العمل في الظروف المتربة والرطبة والمحصورة.

البناء والهندسة المدنية

تستفيد خطوط إمداد المياه المؤقتة في مواقع البناء، وعمليات خلط الخرسانة، وتطبيقات نزح المياه من قابلية النقل والتبادل التي تتميز بها أدوات التوصيل Storz.

Storz مقابل أنظمة التوصيل السريع الأخرى

إن فهم كيفية مقارنة Storz بأنظمة التوصيل البديلة يساعد في اختيار الحل المناسب لتطبيق معين.

المعايير والشهادات ذات الصلة

يجب أن تتوافق أدوات التوصيل Storz المستخدمة في التطبيقات المهنية مع المعايير المعمول بها لضمان قابلية التشغيل البيني والسلامة. تشمل المعايير الأكثر مرجعية على نطاق واسع ما يلي:

• الدين 14307: المعيار الألماني الذي يحدد الأبعاد ومتطلبات الأداء لوصلات Storz المستخدمة في مكافحة الحرائق. اعتمد على نطاق واسع في جميع أنحاء أوروبا.
• إن 1775: المعيار الأوروبي لأنظمة خراطيم مكافحة الحرائق بما في ذلك متطلبات الوصلات.
• الرابطة الوطنية للوقاية من الحرائق 1963: المعيار الأمريكي لوصلات خرطوم الحريق. في حين أن الولايات المتحدة تستخدم عادة NST (National Standard Thread)، فإن العديد من الإدارات الأمريكية تخزن الآن محولات Storz لخطوط الإمداد ذات القطر الكبير.
• أS 2419.1: أustralian standard covering fire hydrant installations, including Storz coupling specifications.

أlways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

الفحص والصيانة وعمر الخدمة

تعمل الصيانة المناسبة على إطالة عمر الخدمة وتضمن أداءً موثوقًا عندما يكون الأمر أكثر أهمية. يمكن أن تدوم أداة التوصيل Storz المصنوعة من الألومنيوم والتي تم صيانتها جيدًا 10-20 سنة أو أكثر في خدمة مكافحة الحرائق العادية.

قائمة التفتيش الروتينية

• افحص الحشية للتأكد من عدم وجود تشققات أو تصلب أو تورم أو تشوه - استبدلها سنويًا أو بشكل متكرر في البيئات شديدة الاستخدام
• افحص العروات وفتحات الكامة للتأكد من عدم وجود تآكل أو نتوءات أو تشوه قد يمنع التعشيق الكامل
• تحقق من حركة الدوران - يجب أن تدور بحرية دون أي تصلب أو طحن
• ابحث عن التآكل أو الحفر أو الشقوق في جسم أداة التوصيل، خاصة حول قواعد العروة
• اختبار تعشيق أداة التوصيل مع أداة التوصيل المتزاوجة - يجب أن يتم قفل الاتصال بربع دورة ثابتة وألا تهتز أو تنفصل دون بذل جهد متعمد

أفضل ممارسات الصيانة

• نظف بالماء العذب بعد التعرض للمياه المالحة أو المواد الكيميائية
• أpply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• قم بتخزين أدوات التوصيل مع أغطية واقية مثبتة لمنع دخول المواد الغريبة إلى وجه أداة التوصيل
• قم بإزالة أي أداة توصيل ذات أجسام متشققة أو عروات مقطوعة أو حلقات دوارة من الخدمة - لا تقم بإصلاح الأضرار الهيكلية ميدانيًا

أdapters and Accessories for Storz Systems

أ comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• محولات Storz إلى BSP/NPT المترابطة: أllow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• محولات Storz إلى Camlock: توافق الجسر بين خراطيم مكافحة الحرائق Storz وأنظمة Camlock الصناعية
• الحد من وصلات: قم بتوصيل اثنتين من أدوات التوصيل Storz بأحجام اسمية مختلفة، على سبيل المثال، خرطوم إمداد 75 مم إلى خرطوم هجوم 52 مم
• قبعات فارغة والمقابس: قم بإغلاق المنافذ غير المستخدمة أو افتح أطراف التوصيل أثناء النقل والتخزين
• أجهزة قياس الضغط بمدخل Storz: لمراقبة ضغط العرض عند نقطة اتصال الاقتران
• قفل المشابك وأجهزة الاحتفاظ: أdditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

المشاكل الشائعة واستكشاف الأخطاء وإصلاحها

حتى أدوات التوصيل Storz التي يتم صيانتها جيدًا يمكن أن تواجه مشكلات في هذا المجال. فيما يلي المشاكل الأكثر شيوعًا وأسبابها:

لن يتم قفل الاقتران بالكامل

يحدث بسبب الحطام الموجود في فتحات الكامة، أو العروات البالية أو التالفة، أو الحشية المنتفخة التي تمنع الوجوه من الالتقاء. قم بتنظيف فتحات الكامة، وافحص العروات، وتحقق من سمك الحشية. استبدل المكونات البالية أو التالفة.

تسرب عند نقطة الاتصال

أlmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

اقتران من الصعب فصله بعد الضغط

الضغط المتبقي يحبس أداة التوصيل في وضع القفل. قم دائمًا بتفريغ الضغط قبل محاولة قطع الاتصال. لا تضرب أبدًا جسم الوصلة بأدوات لفرض فصلها - فهذا يؤدي إلى إتلاف العروات وفتحات الكامة.

قطب الاستيلاء عليها أو قاسية

يحدث بسبب التآكل أو التلوث أو نقص التشحيم. ضع مادة تشحيم السيليكون المخترقة وقم بتشغيل الدوران تدريجيًا. إذا ظلت الوصلة الدوارة محتجزة، فقم بإزالتها من الخدمة - تؤدي الوصلة غير الدوارة إلى التواء الخرطوم وتقليل كفاءة التدفق.

اختيار أداة التوصيل Storz المناسبة لتطبيقك

استخدم نقاط القرار التالية لتحديد مواصفات اقتران Storz الأكثر ملاءمة:

1. تحديد معدل التدفق المطلوب وضغط العمل — حدد الحجم الاسمي الذي يلبي متطلبات التدفق لديك دون انخفاض مفرط في الضغط
2. تحديد السائل الذي يتم نقله — اختر المواد (الألومنيوم، والنحاس، والفولاذ المقاوم للصدأ) ونوع الحشية (EPDM، NBR، FKM) وفقًا لذلك
3. تحقق من المعايير المعمول بها — تأكد من أن أداة التوصيل تلبي معايير الأبعاد والضغط المطلوبة في منطقتك أو صناعتك
4. النظر في البيئة التشغيلية — تتطلب البيئات البحرية أو الكيميائية مواد عالية الجودة؛ التطبيقات الحساسة للوزن تفضل الألومنيوم
5. أssess compatibility with existing systems — إذا كانت المحولات مطلوبة، فتأكد من توافق المحول وتحقق من عدم فرض أي عقوبات إضافية لانخفاض الضغط
6. تأكيد نوع الاتصال النهائي - تحديد كيفية ربط أداة التوصيل بالخرطوم أو الأنابيب أو المعدات (تجعيد أو ساق خرطوم أو ملولبة أو ذات حواف)
