ما هي أنواع وصلات الفلنجة؟

في أنظمة النقل الميكانيكية المختلفة، تلعب أدوات التوصيل دورًا حاسمًا في توصيل عمودين (عمود القيادة وعمود القيادة) ونقل عزم الدوران. من بين العديد من أنواع أدوات التوصيل، وصلات شفة تستخدم على نطاق واسع في مختلف الآلات الثقيلة وتطبيقات نقل الطاقة العالية نظرًا لهيكلها البسيط والمحاذاة الجيدة وقدرة نقل عزم الدوران الكبيرة.

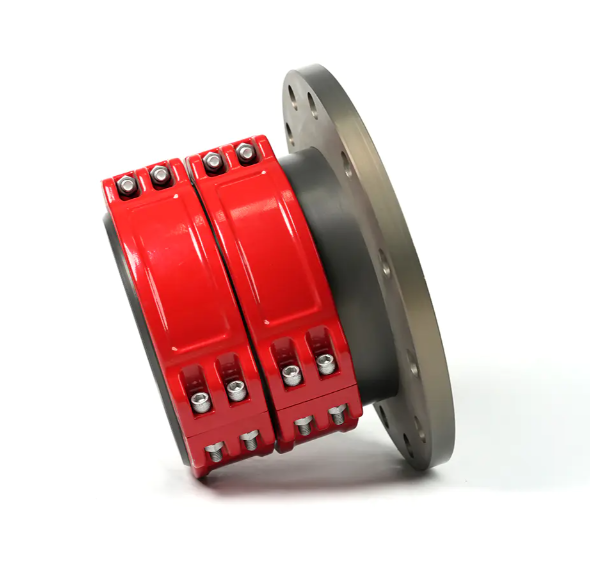

الأنواع الرئيسية لوصلات الفلنجة وخصائصها

تستخدم أدوات التوصيل ذات الحواف بشكل أساسي البراغي لتوصيل اثنتين من أدوات التوصيل النصفية ذات الحواف، مما يحقق الاتصال بين عمودين ونقل الطاقة. بناءً على هيكلها وقدرتها على التعويض عن اختلال العمود، يمكن تقسيمها بشكل أساسي إلى الفئتين التاليتين:

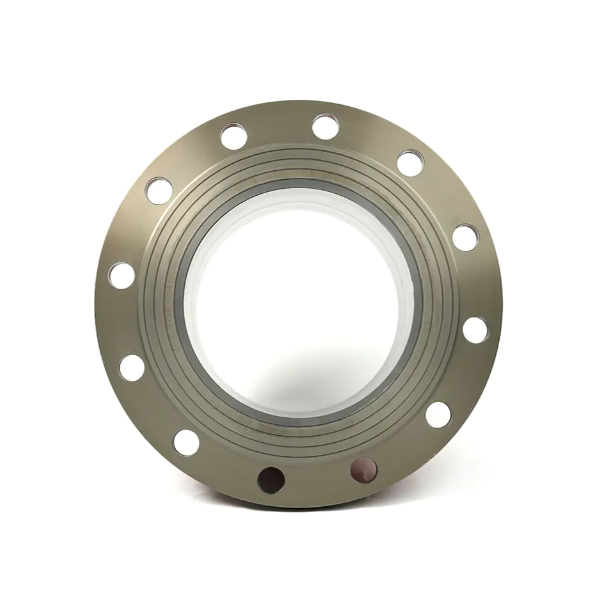

1. اقتران شفة جامدة

أدوات التوصيل ذات الحواف الصلبة هي أقدم وأبسط أنواع أدوات توصيل الحواف.

الخصائص الهيكلية: يتكون هذا النوع من أدوات التوصيل عادةً من اثنتين من أدوات التوصيل البسيطة على شكل قرص، ويتم تثبيتهما معًا مباشرة بمسامير. لديها هيكل مدمج وأبعاد شعاعية صغيرة.

خصائص التشغيل: تتطلب أدوات التوصيل الصلبة محاذاة دقيقة للعمودين لأنها تفتقر إلى القدرة على التعويض عن اختلال المحاذاة المحورية (مثل الانحرافات الشعاعية أو الزاوية أو المحورية).

سيناريوهات التطبيق: يستخدم بشكل أساسي في أجهزة النقل ذات السرعة المنخفضة والأحمال الثقيلة التي تتطلب محاذاة عالية للعمود وتشغيل سلس، مثل توصيلات نهاية العمود للمحركات الكبيرة.

2. وصلات شفة مرنة

لاستيعاب أخطاء تركيب العمود التي لا يمكن تجنبها أو عمليات الإزاحة النسبية أثناء التشغيل في ناقل الحركة الميكانيكي الفعلي، قام المهندسون بتطوير أدوات توصيل مرنة متعددة مع إمكانيات التعويض. تستخدم العديد من أدوات التوصيل المرنة أيضًا الشكل الهيكلي الأساسي لـ وصلات شفة .

اقتران شفة مرنة على شكل بيرل:

الميزات: يتم تضمين عنصر مرن على شكل بيرل بين شفتين. يمتص هذا العنصر المرن بعض الاختلالات المحورية ويعوضها، بينما يوفر أيضًا تخميد الاهتزازات والتخزين المؤقت.

التطبيقات: يُستخدم على نطاق واسع في التطبيقات التي تتطلب التشغيل السلس وتخميد الاهتزازات، وهو أحد أكثر أنواع أدوات التوصيل شيوعًا.

وصلات شفة من نوع التروس:

الميزات: يستخدم هذا النوع من أدوات التوصيل ربط الأسنان الداخلية والخارجية لنقل عزم الدوران. عادةً ما يتم توصيل غلاف الترس الخارجي بهيكل الحافة. يسمح الاتصال بين الأسنان الداخلية والخارجية للعمود بالحصول على درجة معينة من القدرة على تعويض الإزاحة الزاوية والشعاعية.

التطبيقات: مناسب لأجهزة النقل ذات عزم الدوران العالي والسرعة العالية والتي تتطلب تعويضًا عن الإزاحات الزاوية الكبيرة.

وصلات شفة من نوع المجداف:

الميزات: يستخدم حلقات الإطارات المطاطية عالية المرونة كعناصر توصيل. لديها قدرة تعويض قوية وأداء ممتاز لتخميد الاهتزاز.

التطبيقات: تستخدم بشكل رئيسي في آلات الرفع والنقل، والآلات المعدنية والتعدين، وغيرها من التطبيقات ذات الأحمال الكبيرة.

نقاط الاختيار لوصلات الحافة

يعد اختيار أداة توصيل الحافة المناسبة أمرًا بالغ الأهمية ويتطلب دراسة شاملة للعوامل التالية:

• عزم الدوران المطلوب المنقول: هذا هو الأساس الأساسي للاختيار، وهو ضمان قدرة الوصلة على تحمل حمل العمل.


• نوع وحجم اختلال العمود: إذا كانت دقة محاذاة العمودين ليست عالية أو كان هناك إزاحة كبيرة أثناء التشغيل، فيجب اختيار نوع اقتران مرن.


• سرعة التشغيل والاهتزاز/الصدمة: للتشغيل عالي السرعة أو تحت الأحمال الصدمية، يلزم وجود أدوات توصيل ذات توازن جيد وأداء تخميد الاهتزاز.


• متطلبات التثبيت والصيانة: تعمل أدوات التوصيل ذات الحافة سهلة التركيب والتفكيك على تقليل وقت الصيانة.



سواء للاتصالات الصلبة أو المرنة، وصلات شفة هي حجر الزاوية لنقل الطاقة الموثوق به في التصميم الميكانيكي. يعد فهم أنواع أدوات التوصيل ذات الحواف واختيار الأنسب بناءً على ظروف التشغيل الفعلية أمرًا بالغ الأهمية لضمان التشغيل الفعال والمستقر لأجهزة النقل.
