هل وصلة VIC سهلة التركيب؟

في هندسة الأنابيب الحديثة، أصبحت أداة توصيل VIC (موصل Vicley Grooved) هي الخيار المفضل للحماية من الحرائق، والتدفئة والتهوية وتكييف الهواء (HVAC)، وشبكات الأنابيب الصناعية نظرًا لكفاءة التركيب الفائقة وأداء الختم الموثوق به. بالمقارنة مع اللحام التقليدي أو وصلات الفلنجة، فإن عملية تركيب وصلة VIC بسيطة وسريعة للغاية. نظرًا لتصميمه المحزز ميكانيكيًا، لا يحتاج القائمون على التركيب إلى القيام بأعمال ساخنة؛ يمكن إكمال الاتصال باستخدام أدوات الأجهزة الأساسية فقط. وفقًا للبيانات الهندسية، فإن استخدام التركيبات المحززة يمكن أن يقلل وقت العمل بنسبة 50% إلى 70% تقريبًا مقارنة بطرق اللحام التقليدية، مما يجعلها ذات قدرة تنافسية عالية في المشاريع ذات المواعيد النهائية الضيقة.

كيف يتم التصميم الهيكلي ل اقتران مركز فيينا الدولي تبسيط عملية التثبيت؟

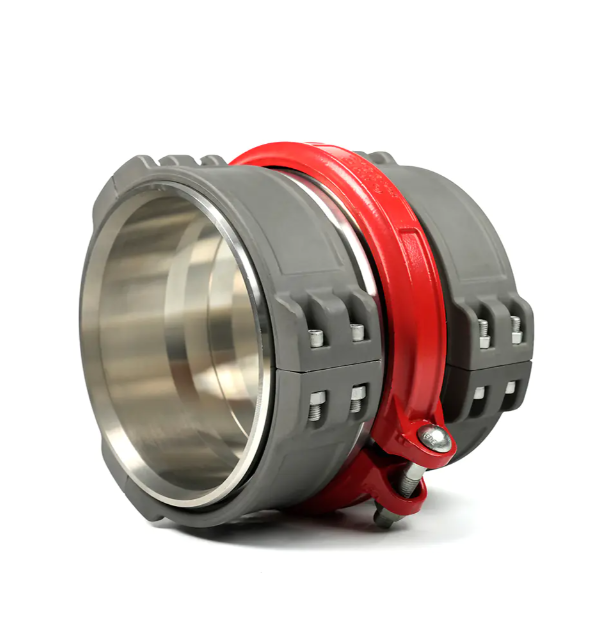

تم تصميم أداة التوصيل VIC لتبسيط العمليات في الموقع. تشتمل مكوناته الأساسية على زوج من الأغطية المعدنية، وحلقة إغلاق مطاطية من النوع C، ومجموعتين من مجموعات البراغي عالية القوة.

لا حاجة إلى معالجة مسبقة معقدة: قبل تركيب أداة التوصيل VIC، لا يلزم سوى تشكيل أخدود عمق قياسي في نهاية الأنبوب. تعمل طريقة التوصيل المادي هذه على التخلص من خطوات التجليف والتسخين المسبق وفحص ما بعد اللحام المرهقة المطلوبة في اللحام.

وظيفة المحاذاة الذاتية: يتم تثبيت الغلاف المعدني للموصل تلقائيًا في الأخدود عند طرف الأنبوب أثناء الشد، مما يضمن محاذاة الأنبوب تلقائيًا من خلال الضغط المحيطي للغطاء. وهذا يعني أنه حتى في الأماكن ذات الإضاءة الخافتة أو الضيقة، يمكن للفنيين العاديين إكمال عملية التثبيت بدقة.

مقارنة سرعة التثبيت بين التوصيل الميكانيكي وطرق اللحام

لتوضيح سهولة تركيب وصلة VIC بصريًا، يمكننا الرجوع إلى متوسط الوقت القياسي في صناعة تركيب الأنابيب.

مثال على وقت التثبيت: بالنسبة لتوصيل الأنابيب الفولاذية بقطر DN100 (4 بوصة)، يحتاج عامل اللحام ذو الخبرة عادةً إلى 30 إلى 45 دقيقة لإكمال اللحام (بما في ذلك وقت الإعداد والتبريد). تثبيت أ اقتران مركز فيينا الدولي النظام، من تركيب حلقة الختم إلى تشديد البراغي، يستغرق من 3 إلى 5 دقائق فقط.

الاعتماد على الأداة: يتطلب اللحام آلات لحام كبيرة، وأسطوانات غاز، ومواد تدريع متخصصة مقاومة للحريق. لا يتطلب تركيب أداة التوصيل VIC سوى مفتاح عزم الدوران اليدوي أو الكهربائي. تعتبر إمكانية النقل هذه مفيدة بشكل خاص في آبار البناء أو منصات العمل على ارتفاعات عالية حيث يكون الوصول إلى المعدات الكبيرة مستحيلاً.

الخطوات الأساسية والتفاصيل الفنية أثناء التثبيت

على الرغم من سهولة تركيب أداة التوصيل VIC، فإن اتباع إجراءات التشغيل الموحدة يعد أمرًا ضروريًا لضمان بقاء النظام خاليًا من التسرب على المدى الطويل.

تشحيم الختم: هذه هي الخطوة الأكثر سهولة التي يتم التغاضي عنها ولكنها الأكثر إيجابية. قبل إدخال الحلقة المطاطية، يجب وضع مادة تشحيم خاصة على حافة الغلق. وهذا لا يمنع التجاعيد في حلقة الغلق أثناء التثبيت فحسب، بل يقلل أيضًا من الاحتكاك، مما يضمن تثبيت الهيكل بشكل صحيح.

معايير ربط البراغي: عند تركيب وصلة VIC، قم بربط البراغي على كلا الجانبين بالتناوب حتى يصل الغلاف المعدني إلى اتصال المعدن بالمعدن.

الفحص البصري: بعد التثبيت، يمكن لمفتشي الجودة تحديد جودة التثبيت ببساطة عن طريق الفحص البصري ما إذا كانت الفجوات الموجودة في غلاف الموصل مغلقة، دون الحاجة إلى اختبار الموجات فوق الصوتية أو التصوير الشعاعي كما هو مطلوب للحام.

مرونة أدوات التوصيل VIC في بيئات البناء المعقدة

بالإضافة إلى سرعة تركيبها السريعة، تُظهر أداة التوصيل VIC قدرة استثنائية على التكيف مع الظروف المعقدة في الموقع.

التسامح مع انحراف الزاوية: تسمح أداة التوصيل المرنة VIC بزاوية انحراف معينة (عادةً من 1 درجة إلى 3 درجات) عند توصيل الأنبوب. وهذا يقلل بشكل كبير من صعوبة التعديلات الثانوية عند التعامل مع تسوية الأساس أو تخطيطات الأنابيب غير الخطية.

البناء في جميع الأحوال الجوية: تتأثر عمليات اللحام بشكل كبير بالظروف الجوية، مما يجعل البناء مستحيلاً في المطر أو الثلج أو الرياح القوية. إن أداة التوصيل VIC، باعتبارها وصلة عمل باردة، لا تقتصر على الرطوبة ودرجة الحرارة المحيطة، مما يحافظ على تقدم التثبيت الطبيعي حتى في البيئات شديدة البرودة مثل -30 درجة مئوية.
